光纖通信在智能電網中的應用

2013-11-27 15:14:00 中國電力電子產業網　點擊量：評論 (0)

作為河南省18個改革、開放、發展特別試點縣(市)之一，長葛市目前正處于經濟周期的快速上升期，工業化、城市化明顯加速，消費結構也不斷升級，由此帶動了電力消費持續快速增長。為使電網的建設能夠適應今后供電

，管理隸屬河南省電力公司，可租用實現公司與市局、公司與張莊變和西楊變通信。主要傳輸遠動信號、視頻、語音等。公司調度大樓13層為基站安裝地點，張莊站和西楊站各安裝分站設備1套。設備為以色列生產的SSA式衛星地球地面接收設備。

2.骨干通信網業務網現狀：

生產行政及調度交換設備情況如下：

a、調度總機為深圳卓聯公司生產的64門JSQ-31S型交換機，2002年設備定貨，2003年1月投入使用，具備2M中繼接口，支持1號信令、不支持Q信令，現已裝機37門。

b、行政總機為深圳中興公司生產的ZXJ-10型數字程控交換機，共2000門，具備2M中繼接口，支持1號信令(與地調聯網)，并支持7號信令(與本地通信公司聯網)?，F(xiàn)裝機已超過1000門。目前機已實現與地調交換機組網，組網方式2M中繼組網。

c、會議電視電話系統為蘇州生產的KDV8010B的分站1套，與許昌市局實現網絡視頻會議，目前該設備運行情況良好。另外公司主站、各供電所及工程公司電教室安裝視頻會議系統13套，設備型號為蘇州生產的KDV8010C，目前設備運行良好。

二、面臨的新形勢

根據國家電網公司加快“兩個轉變”的發展戰略和建設智能化電網的目標要求，建設高速、雙向、實時、集成的通信系統迫在眉睫。依托于電網發展建設規劃，通信網的發展應充分利用現有通信設施，發展和完善現有通信網，并與電網一次規劃的發展要求及運行管理體制相適應，建設覆蓋全電網的、可靠地、智能的生產調度通信網和行政通信網。隨著光纖通信技術的迅猛發展和壯大，光纖通信和傳輸網必須達到升級方便、兼容性強、環網運行。我們下一步的目標是爭取實現主干網通信2.5G，分站實現200M網絡傳輸，并且具備主干網升級10G，分站實現千兆網絡傳輸，從而最終實現新一代光纖通信環網運行。

三、規劃目標

根據堅強智能電網的發展要求，結合地(市)公司骨干通信網、配用電通信網現狀和通信管理要求，“十二五”期間本級通信網整體發展目標是建設統一堅強智能電網。規劃近期、中期、遠期長葛電力光纖通信網絡，近期以改造現有設備為主，中期建設光纖通信環網運行為主，不滿足環網運行條件的分站可短期采取T接組網的方式達到環網運行。中期建成西部、東部兩個環網運行的光纖通信網絡構架，主干網實現2.5G通信網絡，分站實現200(100M+50M+2M×50)兆網絡傳輸。遠期將籌建有一個環網運行的光纖通信網絡構架，西部一個，東部一個，城區周圍組建一個三環運行的光纖通信網絡，提高光纖網絡合辦速率，主干網實現10G通信網絡，分站實現千兆網絡傳輸。

考慮到電力企業今后信息化發展的要求，我們認為組建千兆光以太網系統，將非常有利于電力企業開展客服系統、視頻會議等大容量數據業務的應用，加速信息化對傳統電力企業的改造，通過信息化幫助電力企業建立扁平式的現代企業管理模式，實現電力企業經濟效益的持續增長。

光纖網絡情況和通信業務需求：

根據供電公司現有通信系統得特點，結合實際情況，在現有的通信系統的基礎上增加工業級千兆環網設備，實現數據通信與網絡信息傳輸分離。在通信系統的縱向上實現不同業務數據的分離。滿足國電公司和電監會對電力二次通信設備安全防范要求，分別建設通信數據網和管理信息網。

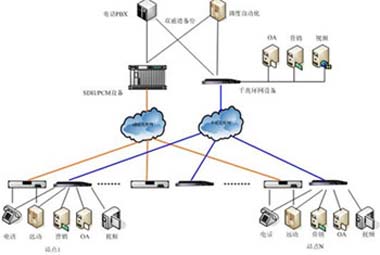

數據網和信息網建設系統示意圖
